27. juni 2025, kl. 07:16
Video Gode erfaringer med deres første CMZ-maskine får nu IJ Pipe A/S til at investere i yderligere en. Denne gang en automatiseret løsning; en CMZ TA25YS Z640 med integreret GL II 20 gantry-robot, for øget driftstid og effektiv produktionen.

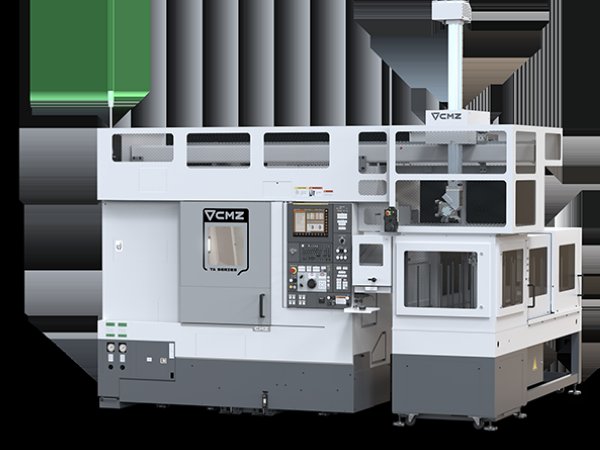

CMZ Danmark meddeler, at der netop er indgået aftale med Gram-virksomheden IJ Pipe om levering af en CMZ TA25YS Z640 med integreret GL II 20 gantry-robot, som installeres til oktober.
Virksomhedens første CMZ-maskine er en TA30YS Z640, som oprindeligt blev leveret uden automation. Men den blev hurtigere end forventet fuldt belagt, og det satte gang i tankerne om at inkludere automation i næste investering.
Annonce - artiklen fortsætter under banneret
Derfor har IJ Pipe valgt en komplet, fuldt integreret løsning, hvor både CNC-drejebænk og tilhørende gantry-robot er udviklet og produceret af CMZ som en kompakt og effektiv celle-løsning.
Maskinen vil blive leveret med et WS280X400X14-lademagasin, der skal håndtere emner fra diameter 30 til 280 millimeter og i op til 175 millimeter længde. De 14 paletter kan efterfyldes under drift, og gantry-robotten skifter emner på kun 12 sekunder.
Systemet er konfigureret til 2 gange 10 kilogram emner, og har en opgradering til 1 gange 20 kilogram, omstilling mellem emnetyper vil således ske på under 5 minutter – med ét værktøj og få klik i styringen.
IJ Pipe bearbejder udelukkende rustfrit stål og anvender store bor i produktionen af flanger – en kombination, der kræver høj maskinstivhed, kraftig motorydelse og termisk stabilitet.
CMZ TA25YS Z640 er med gennemgående spindel med diameter 66 millimeter, hovedspindel på 35 kiloWatt/900 Newtonmeter, integreret og oliekølet, og subspindel 14 kiloWatt/292 Newtonmeter, ligeledes integreret og oliekølet samt med M-akse med 11,3 kiloWatt/75 Newwtonmeter – op til 12.000 omdrejninger/minuttet konstant.
Arbejdsområdet er i Y-aksen minus 50 til plus 70 millimeter, drejelængde op til 640 millimeter, maksimal diameter 402 millimeter
Maskinen er med boxvange-konstruktion, håndskrabet for maksimal præcision og oliekøling på alle kritiske punkter for termisk stabilitet, ligesom maskinen er udstyret med både Spindle Speed Variation, SSV, 15 værktøjspladser, Let Patron Justering, LPS, 35 bar indvendig køling, dobbeltkædet, bagudvendt spåntransportør, olie-skimmer og minimumsensor for kølevand, skærekraft-overvågning og søsterværktøj samt Fanuc-status med automatisk e-mail ved maskinstop og Filtermist S800-udsugning
IJ Pipes oprindelige TA30YS opgraderes samtidig med en Fusion-stanglader (diameter 5 til 51 millimeter, 3.200 millimeter, og dedikeres til bøsninger og prototyper, mens den kommende gantry-celle overtager serieproduktionen.
Se CMZ' video med Gantry-cellen her:
